Automatizálás és speciális berendezések

A hegesztő folyamat automatizálására alkalmas hegesztőgépeket és speciális hegesztő berendezéseket forgalmazunk:

Type III hegesztő berendezés

Magyar katalógus

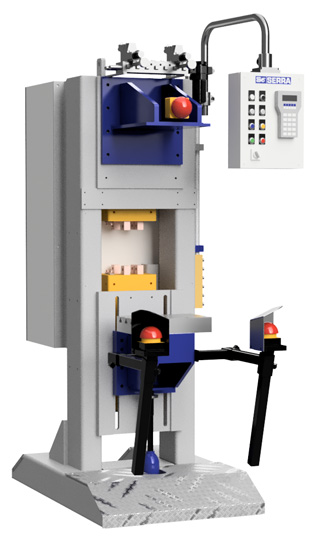

Automatizálásra alkalmas Type III hegesztő berendezés
Automatizálásra alkalmas, nagy teljesítményű Type III hegesztő berendezést forgalmazunk.

  • 2 elektromágneses szeleppel és 6 db ISO‐1 méretű bővítőhelyel ellátott
  • vezérlőegységgel ellátott elektromos szekrény
  • kétkezes indítás és biztonsági relé
  • pneumatikus hegesztési szekvenció
  • TP‐10 programozóegység

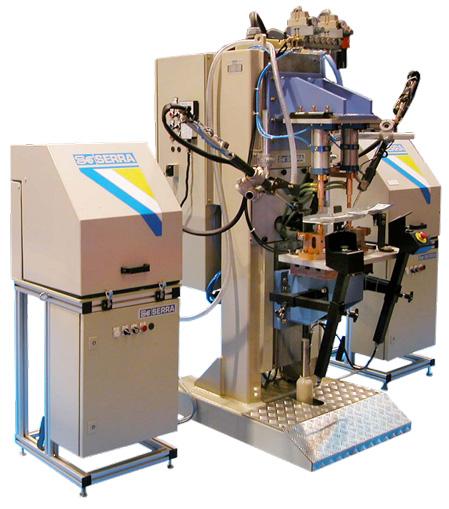

Automatizálásra alkalmas Type III hegesztő berendezés
Automatizálásra alkalmas Type III hegesztő berendezés
Automatizálásra alkalmas Type III hegesztő berendezés

Rendelhető tartozékok

  • nyomáskapcsoló
  • proporcionális szelep
  • hűtőfolyadékáramlás‐mérő
  • MES‐32 I/O bővítő egység
  • pneumatikusan vezérelt ajtóval ellátott munkatér burkolat
  • egyszerű pneumatikus kör

A Type III lehetséges változatainak áttekintése

Gép kódja Hegesztési teljesítmény
(kVA)		 Sajtolóerő (6 bar)
(daN)		 Vezérlőegység
T1100 100 1 200 Serratron 100
T2120 2×100 1 200 Serratron 100
T3100 150 1 200 Serratron 100
T4100 2×150 1 200 Serratron 100
T5300 150 1 200 Serratron MFC-3000
T6400 2×150 1 200 Serratron MFC-3000
T7500 200 1 200 Serratron MFC-3000
T8600 2×200 1 200 Serratron MFC-3000
Műszaki adatok:

  • betáp 400 V (50 Hz)
  • elektróda tengelyig mért kar hossza 250 mm
  • hűtővíz névleges nyomása 4 bar
  • méret (hegesztő szerszám nélkül, m × sz × h) 2 243 × 744 × 1 196 mm
  • alsó és felső lap közti távolság min. 520/max. 830 mm
  • acél munkalap mérete 210 × 350 mm

Lambda hegesztő berendezés

Magyar katalógus

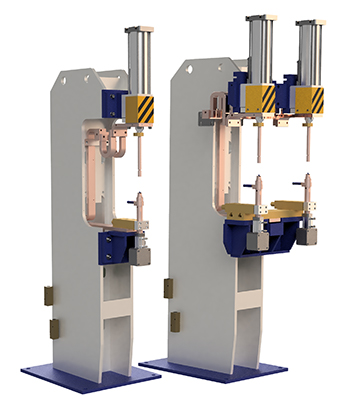

Automatizálásra alkalmas Lambda hegesztő berendezés
Automatizálásra alkalmas egy- és kétfejes Lambda hegesztő berendezést forgalmazunk.

  • 100 – 200 kVA teljesítmény
  • 900 – 1400 daN hegesztőnyomás
  • lineáris vezetésű egy vagy két hegesztőfej
  • Profinet vagy egyéb busz általi vezérlés
  • alacsony- vagy középfrekvenciás transzformátorok

Automatizálásra alkalmas Lambda hegesztő berendezés

Automatizálásra alkalmas Lambda hegesztő berendezés

Rendelhető tartozékok

  • AC vagy MF vezérlőegységgel ellátott elektromos szekrény
  • tápvezeték készlet (minimum 5 méteres hossz)
  • 150 mm hengerlöket
  • csavaranya- és csavar jelenlét és elfordulás ellenőrző inteligens renszer
  • önálló panel átfolyásmérő és proporcionális szelep elhelyezésére
  • automata csavaranya- vagy csavaradagoló

A Lambda lehetséges változatainak áttekintése

Gép kódja Hegesztési teljesítmény
(kVA)		 Sajtolóerő (6 bar)
(daN)		 Méretek (sz × m × h)
L2113 125 900 580 × 2 080 × 925
L2123 125 2 × 900 600 × 2 080 × 925
L2115 150 1 × 900 580 × 2 080 × 925
L2125 150 2 × 900 600 × 2 080 × 925
L2155 150 1 × 1 400 580 × 2 080 × 925
L2165 150 2 × 1 400 600 × 2 080 × 925
L2117 200 1 × 900 580 × 2 080 × 925
L2127 200 2 × 900 600 × 2 080 × 925
L2157 200 1 × 1 400 580 × 2 080 × 925
L2167 200 2 × 1 400 600 × 2 080 × 925
Műszaki adatok:

  • betáp 400 V (50 Hz)
  • elektróda tengelyig mért kar hossza 400 mm
  • levegő csatlakozás 1/2“
  • hűtővíz csatlakozás 1/2“

Speciális hegesztő berendezések

Magyar katalógus
Angol katalógus

Ezek a hegesztőgépek sajátos felhasználásra, különleges feladatokra készülnek. Különféle hegesztőülékekell (készülékekkel) valamint csavar- vagy anyaadagolókkal lehetnek felszerelve. Tapasztalt konstruktőreink Ügyfeleink igényei szerint készítik a terveket, megbízható gyártásunk magas fokon biztosítja az alkatrészek pontos előállítását, szakavatott szerszámkészítőink és technikusaink feladata a hegesztőgép összeállítása és üzembe helyezése.

Multiwelder

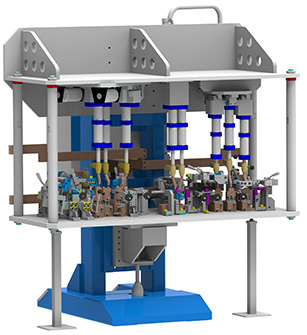

Multiwelder – 3D terv

  • 3 vezérlőegységgel ellátott hegesztőgép
  • 225 kW teljesítmény
  • testre szabott PLC program
  • 6 ponthegesztés és 1 anyahegesztés
  • a hegesztett alkatrész a Škoda számára készült

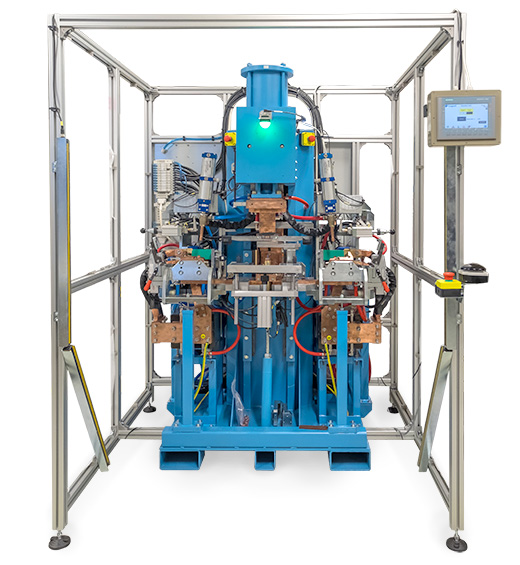

Multiwelder

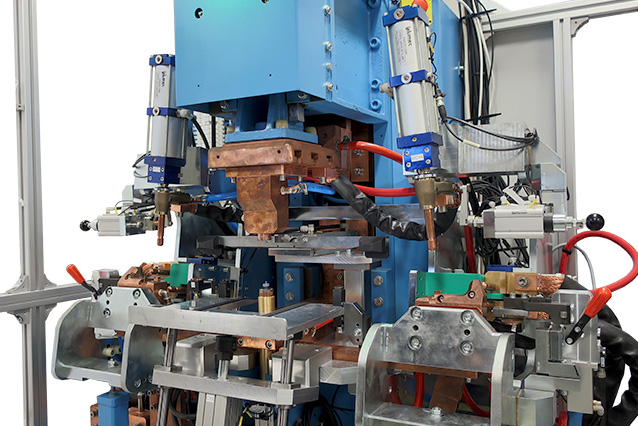

Multiwelder – részlet

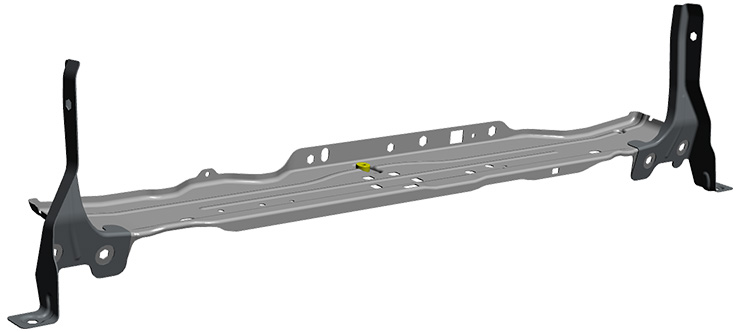

Multiwelder – hegesztett alkatrész

Cserélhető készülékű célgép XY asztallal

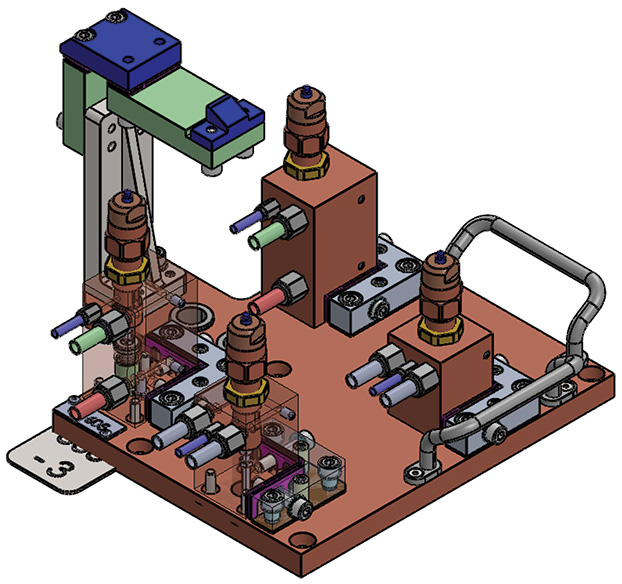

Célgép – 3D terv

  • hegesztő célgép
  • XY asztal programozható pozícióval
  • testre szabott PLC program
  • 10 hegesztő készülék 6-8 hegesztési pozícióval
  • csavaranya-adagoló
  • a hegesztett alkatrész a BMW számára készült

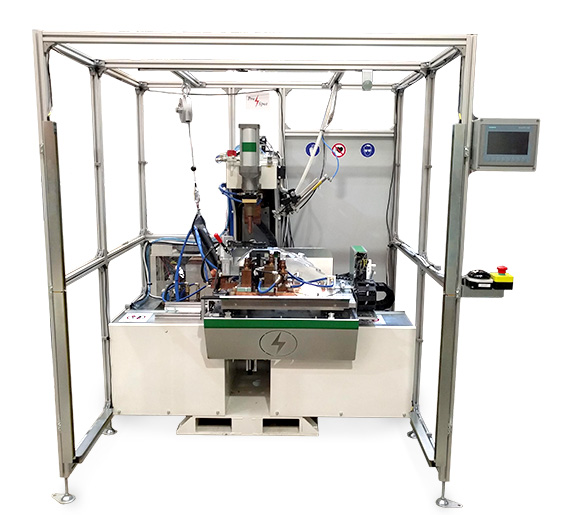

Célgép

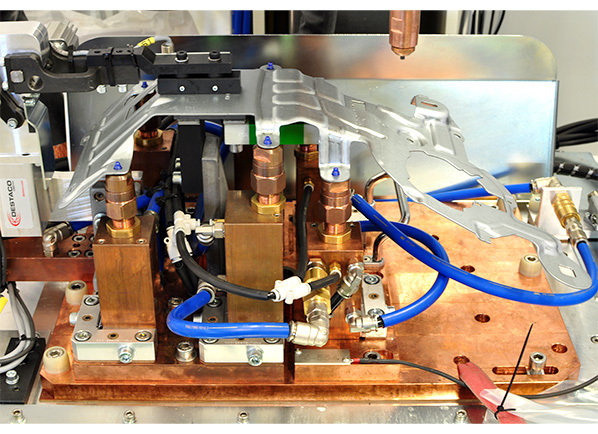

Célgép – a hegesztett alkatrészt tartalmazó részlet
Célgép – hegesztő készülék

Jelölő berendezéssel ellátott célgép

Jelölő berendezéssel ellátott célgép – 3D terv

  • célgép
  • 2×125 kVA teljesítmény
  • testre szabott PLC program
  • 10 ponthegesztés
  • jelölő berendezés
  • a hegesztett alkatrész a Jaguar Land Rover számára készült

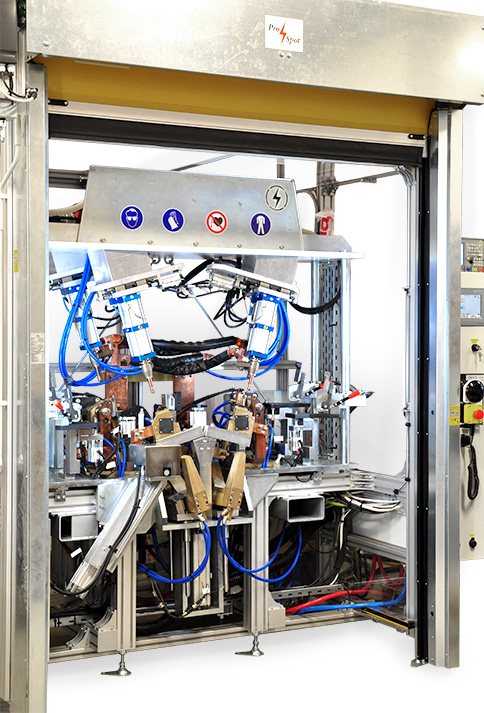

Jelölő berendezéssel ellátott célgép

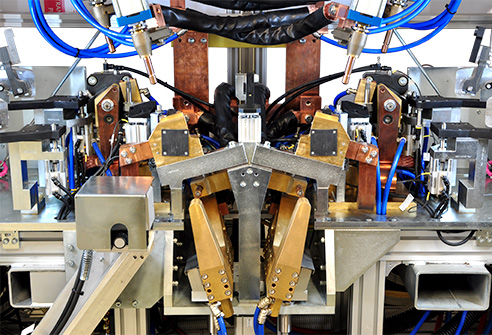

Jelölő berendezéssel ellátott célgép – részlet

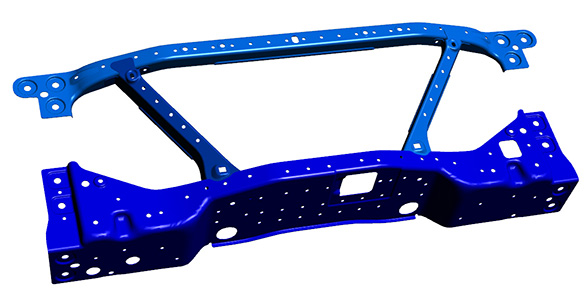

Jelölő berendezéssel ellátott célgép – a hegesztett és megjelölt alkatrész

Lineáris hegesztőgép kémény elemek TIG technológia általi hegesztésére

Lineáris hegesztőgép TIG hegesztéssel – 3D vázlat

  • lineáris hegesztőgép
  • integrált Fronius TransTIG hegesztő berendezéssel – egyéb gyártók hegesztő berendezései is integrálhatóak
  • testre szabott PLC program
  • kerek rozsdamentes lemezek hegesztése kémény elemek gyártására

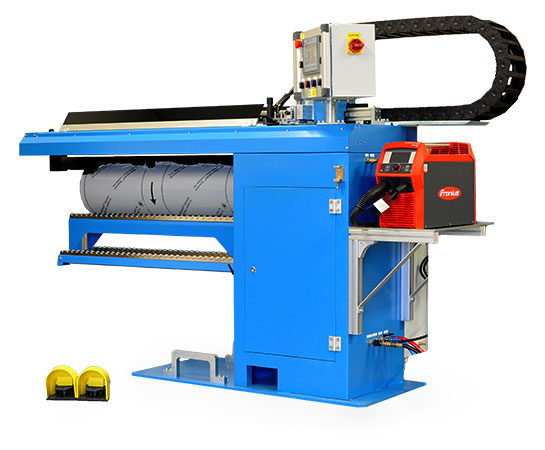

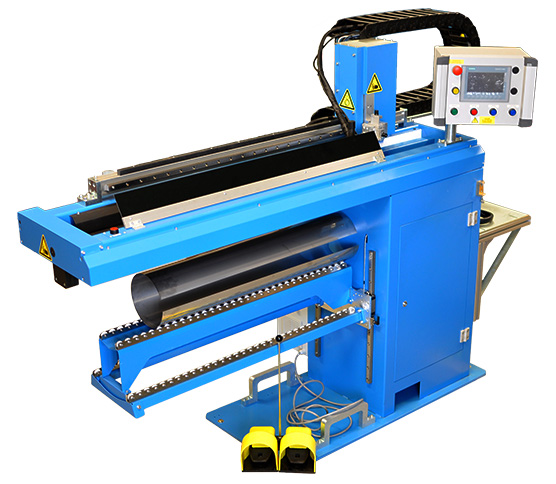

Lineáris hegesztőgép TIG hegesztő berendezéssel

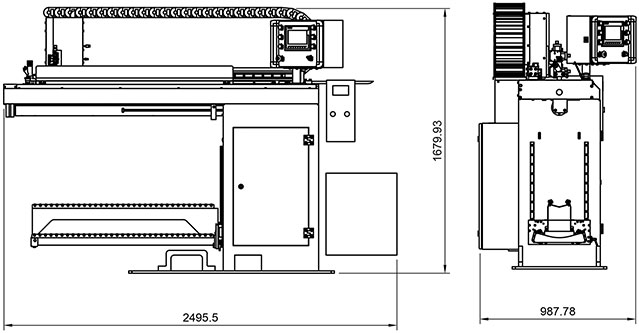

Lineáris hegesztőgép TIG hegesztő berendezéssel – méretek
Lineáris hegesztőgép TIG hegesztő berendezéssel

Menetformázó gép

Menetformázó gép – 3D vázlat

  • M6, M8 és M10 menet formázása egy időben 3 pozícióban – összesen 17 menet 25 másodpercen belül
  • állítható pozicionálás 3 független XY szervo meghajtású Bordignon menetformázó egységgel
  • automata olaj és sűrített levegő adagolás
  • testre szabott PLC program

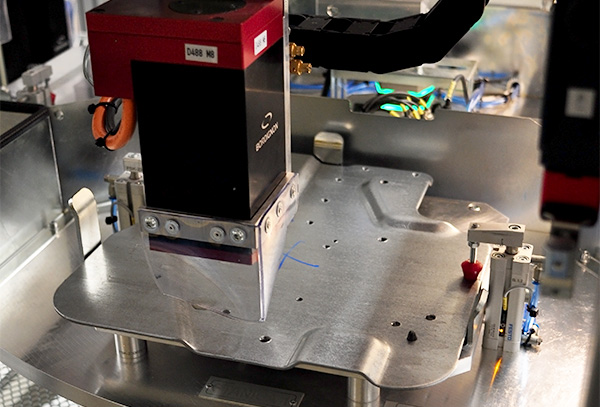

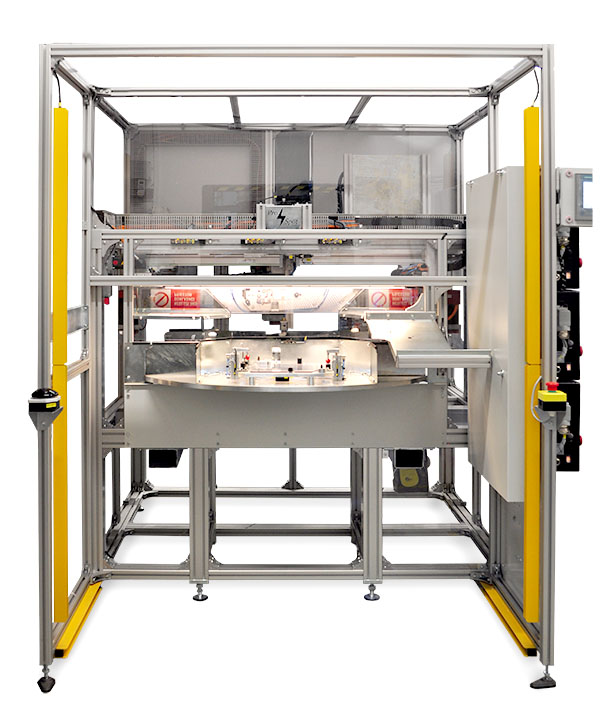

Menetformázó gép
Menetformázó gép

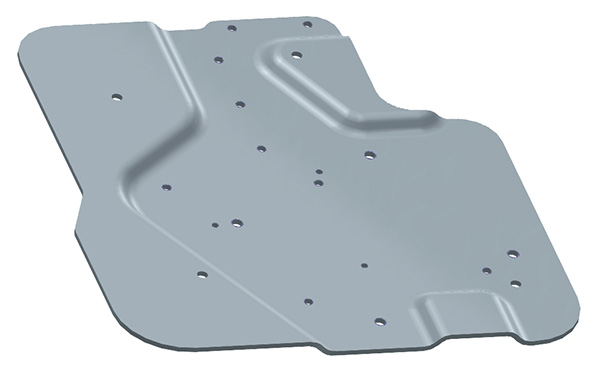

Menetformázó gép – alkatrész
