Magyar katalógusCsavarok hegesztésére szolgáló pótalkatrészek átfogó választékát kínáljuk elektródatartóktól kerámia perselyekhez és cserélhető elektródákhoz hasonló fogyó termékekig.
Elektródatartókat, cserélhető elektródákat és kerámia perselyeket általános méretekben és elképzeléseinek megfelelően rendelésre gyártva is forgalmazunk. Miután jóváhagyta az igényei szerint elkészített gyártási rajzot, külön árajánlatot küldünk Önnek az egyedi gyártásra vonatkozóan.
Léghűtésű csavar hegesztő összeállítás
M4 – M6 csavar hegesztő összeállítás
M4 – M6 csavar hegesztő
kerámia perselyek, cserélhető elektródák és távtartók
 |
 |
 |
 |
|
| Csavar méret |  kerámia persely |
 távtartó |
SW24 cserélhető elektróda | Cserélhető elektróda |
| M4 | 8440-ZK-13000 | 1115-ZK-12000 | 1111-ZK-13000 | SE-13000 |
| M5 | 8440-ZK-13001 | 1115-ZK-12001 | 1111-ZK-13001 | SE-13001 |
| M6 | 8440-ZK-13002 | 1115-ZK-12002 | 1111-ZK-13002 | SE-13002 |
M4 – M6 csavar hegesztő elektródatartók
 |
 |
 |
 |
 |
|
| L | Ø24 | Ø28 | 1:10 kúp | MK2 kúp | MK3 kúp |
| 40 | 1111-ZK-10512 | 1111-ZK-10515 | — | — | — |
| 50 | 1111-ZK-10513 | 1111-ZK-10516 | — | — | — |
| 60 | 1111-ZK-10514 | 1111-ZK-10517 | — | — | — |
| — | — | — | 1111-ZK-10582 | 1111-ZK-10542 | 1111-ZK-10543 |
 |
 |
 |
 |
| M18×1.5 menet | S-típus | R-típus | T-típus |
| 1111-ZK-10562 | 1111-ZK-10682 | 1111-ZK-10616 | 1111-ZK-10642 |
Tartozékok elektródatartókhoz
|
|
M8 – M12 csavar hegesztő összeállítás
M8 – M12 csavar hegesztő
kerámia perselyek, cserélhető elektródák és távtartók
 |
 |
 |
 |
|
| Csavar méret | kerámia persely |
távtartó |
SW30 cserélhető elektróda | Cserélhető elektróda |
| M8 | 8440-ZK-13003 | 1115-ZK-12003 | 1111-ZK-13003 | SE-13003 |
| M10 | 8440-ZK-13004 | 1115-ZK-12004 | 1111-ZK-13004 | SE-13004 |
| M12 | 8440-ZK-13005 | 1115-ZK-12005 | 1111-ZK-13005 | SE-13005 |
M8 – M12 csavar hegesztő elektródatartók
 |
 |
 |
 |
|
| L | Ø28 | 1:10 kúp | MK2 kúp | MK3 kúp |
| 40 | 1111-ZK-10521 | — | — | — |
| 50 | 1111-ZK-10522 | — | — | — |
| 60 | 1111-ZK-10523 | — | — | — |
| — | — | 1111-ZK-10584 | 1111-ZK-10546 | 1111-ZK-10547 |
 |
 |
 |
| M18×1.5 menet | S-típus | R-típus |
| 1111-ZK-10564 | 1111-ZK-10684 | 1111-ZK-10622 |
Tartozékok elektródatartókhoz
|
|
Vízhűtésű csavar hegesztő összeállítás
M4 – M6 csavar hegesztő összeállítás
M4 – M6 csavar hegesztő
kerámia perselyek, cserélhető elektródák és távtartók
|
 |
 |
 |
|
| Csavar méret | kerámia persely |
távtartó |
SW30 cserélhető elektróda | Cserélhető elektróda |
| M4 | 8440-ZK-13000 | 1115-ZK-13000 | 1111-ZK-22000 | SE-22000 |
| M5 | 8440-ZK-13001 | 1115-ZK-13001 | 1111-ZK-22001 | SE-22001 |
| M6 | 8440-ZK-13002 | 1115-ZK-13002 | 1111-ZK-22002 | SE-22002 |
M4 – M6 csavar hegesztő elektródatartók
 |
 |
 |
 |
 |
| MK2 kúp | MK3 kúp | M18×1.5 menet | R-típus | C-típus |
| 1111-ZK-20542 | 1111-ZK-20543 | 1111-ZK-20562 | 1111-ZK-20642 | 1111-ZK-20662 |
Hűtő gyűrű
 |
|||
| Csavar méret | Megjelölés | ØD | K |
| M4 – M6 | 1113-ZK-19766 | 46 | 40 |
| C-típus M4 – M6 | 1113-ZK-19766 | 46 | 40 |
Tartozékok elektródatartókhoz
|
|
M8 – M12 csavar hegesztő összeállítás
M8 – M12 csavar hegesztő
kerámia perselyek, cserélhető elektródák és távtartók
|
 |
 |
 |
|
| Csavar méret | kerámia persely |
távtartó |
SW30 cserélhető elektróda | Cserélhető elektróda |
| M8 | 8440-ZK-13003 | 1115-ZK-13003 | 1111-ZK-22003 | SE-22003 |
| M10 | 8440-ZK-13004 | 1115-ZK-13004 | 1111-ZK-22004 | SE-22004 |
| M12 | 8440-ZK-13005 | 1115-ZK-13005 | 1111-ZK-22005 | SE-22005 |
M8 – M12 csavar hegesztő elektródatartók
|
|
|
|
|
| MK2 kúp | MK3 kúp | M18×1.5 menet | R-típus | C-típus |
| 1111-ZK-20544 | 1111-ZK-20545 | 1111-ZK-20563 | 1111-ZK-20644 | 1111-ZK-20663 |
Hűtő gyűrű
|
|||
| Csavar méret | Megjelölés | ØD | K |
| M8 – M12 | 1113-ZK-19767 | 52 | 46 |
| C-típus M8 – M12 | 1113-ZK-19769 | 52 | 46 |
Tartozékok elektródatartókhoz
|
|

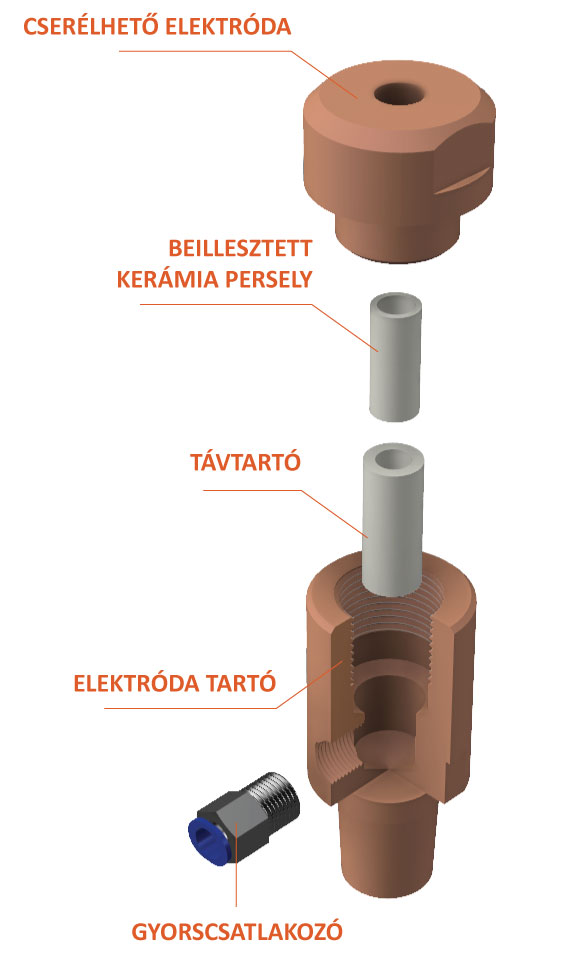

Csavar hegesztő összeállítás – CERB kerámia perselyek
Csavar hegesztő összeállítás – CERB kerámia perselyek
CERB kerámia perselyes összeállítások
 |
 |
 |
||||
| Csavar méret | Persely | ØA | ØB | C | Cserélhető elektróda | |
| CuCrZr | Elkanite | |||||
| M4 | CERBM4 | 6.0 | 4.3 | 10.0 | SEBM4 | SEBM4:ELK |
| M5 | CERBM5 | 7.0 | 5.3 | 10.0 | SEBM5 | SEBM5:ELK |
| M6 | CERBM4 | 8.5 | 6.3 | 20.0 | SEBM6 | SEBM6:ELK |
| M8 | CERBM8 | 11.0 | 8.3 | 20.0 | SEBM8 | SEBM8:ELK |
| M10 | CERBM10 | 13.0 | 10.3 | 20.0 | SEBM10 | SEBM10:ELK |
| M12 | CERBM12 | 16.0 | 12.3 | 30.0 | SEBM12 | SEBM12:ELK |
Távtartó
| Csavar méret | Megjelölés |
| M4 | PS-M4 |
| M5 | PS-M5 |
| M6 | PS-M6 |
| M8 | PS-M8 |
| M10 | PS-M10 |
| M12 | PS-M12 |
Elektródatartók
 |
 |
|||||||
| Alsó hűtésű tartó megjelölése | Közvetlen hűtésű tartó megjelölése | M | ØD | ØT | L | G | F | ØB |
| B1 | B1WC | M20×1.5 | 30 | 19, 5° | 65 | G1/8″ | G1/8″ | 44 |
| B1-20110 | B1-20110WC | M20×1.5 | 30 | 20, 1:10 | 65 | G1/8″ | G1/8″ | 44 |
| B1-18110 | B1-18110WC | M20×1.5 | 30 | 18, 1:10 | 65 | G1/8″ | G1/8″ | 44 |
| B1-16110 | B1-16110WC | M20×1.5 | 30 | 16, 1:10 | 65 | G1/8″ | G1/8″ | 44 |
|
||||||||
